厚壁卷管制作技術要求

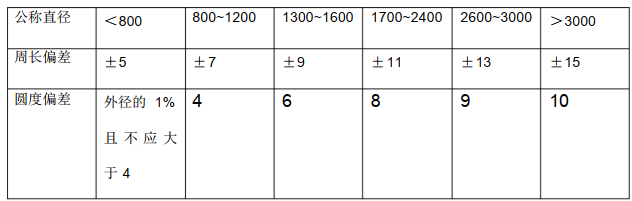

四、 卷管周長偏差
五． 管道坡口加工及接頭組對：
1. 當管道壁厚小于 6mm時，為 I 型焊縫，當管道壁厚大于 6mm時為 V型焊縫；
2. 直徑大于 600mm的管道， 且壁厚大于 6mm時， 一般應在管子內側的根部進行封底；
3. 煤氣卷管除規定用搭接連接部位外，其余皆采用連續堅固的 V 型坡口對焊連接，如果焊縫發現缺陷必須鏟掉重焊，重焊不得多于兩次，不允許補焊。卷管的同一筒節上的 縱向焊縫不宜大于兩道；兩縱縫間距不宜小于 200mm。
六． 厚壁卷管組對時、兩縱縫間距應大于 100mm。支管外壁距焊縫不宜小于 50mm。
七． 厚壁卷管的校圓樣板的弧長應為管子周長的 1／ 6~I ／ 4；樣板與管內壁的不貼合間隙應符合下列規定：
1. 對接縱縫處不得大于壁厚的 10%加 2mm，且不得大于 3mm。
2. 離管端 200mm的對接縱縫處不得大于 2mm。
3. 其他部位不得大于 1mm。
八． 厚壁卷管端面與中心線的垂直偏差不得大于管子外徑的 1％，且不得大于 3mm。平直度偏差不得大于 1mm／ m。
九． 在卷管加工過程中，應防止板材表面損傷。對有嚴重傷痕的部位必須進行修磨，使其圓滑過渡，且修磨處的壁厚不得小于設計壁厚。十． 卷管的加工規格、尺寸應符合設計文件的規定，質量應符合本規范第 7章中相應質量等級的規定。
十一． 制作完畢后，應進行外觀和煤油檢查，其檢查方法如下：
1. 外觀檢查：檢查其外形是否整齊，焊縫高度是否符合技術要求；
2. 煤油檢查：在管道焊縫處外涂白堊內涂煤油進行檢查，超過 30分鐘后在涂白堊的表面未發現暗黑的油點，即不滲透煤油為合格，否則必須將不合格的焊縫鏟除重焊，
直至合格為止，重焊次數不應超過兩次。
十二. 厚壁卷管制作完畢交付安裝前必須進行外觀檢查，檢查其外形是否整齊，焊縫是否平整，焊縫高度是否符合要求，防腐漆是否按規定涂刷等。
十三. 所有管道制作完成后，需按 YB/T9256-96《鋼結構，管道涂裝技術規范》要求進行鋼材內外部表面預處理，除銹等級最低達到 Sa2或St3，然后再涂兩遍底漆，涂層厚度達60-80um，再運至現場安裝
