卷管管道加工應遵循的原則
2020/8/23 11:12:56??????點擊：
4.1 卷管的同一節筒節上的縱向焊縫不宜大于兩道； 兩縱縫間距不宜小于 200mm .
4.2 卷管組對時，兩縱縫間距應大于 100mm ，支管外壁距焊縫不宜小于 50mm 。
4.3 卷管對接焊縫的內壁錯邊量不宜超過壁厚的 10% ，且不大于2mm 。

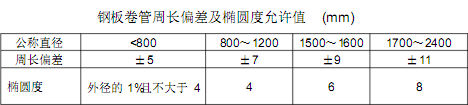

4.4 卷管的周長偏差及圓度偏差應符合表 5-2 的規定。
4.5 卷管的校圓板的弧長應為管子周長的 1/6—1/4；樣板與管內壁的不貼合間隙應符合下列規定：對接縱縫處不得大于壁厚的 10% 加 2mm ，且不得大于 3mm 。離管端 200mm 的對接縱縫不得大于 2mm 。 其它部位不得大于 3mm 。
4.6 卷管端面與中心線的垂直偏差不得大于管子外徑的 1% ，且不得大于 3mm 。平直度偏差不得大于 1mm/m 。焊縫不能雙面成型的卷管，當公稱直徑大于或等于 600mm 時，宜在管內進行封底焊。
4.7 在卷管加工過程中， 應防止板材表面損傷。 對有嚴重傷痕的部位必須進行修磨， 使其圓滑過渡， 且修磨處的壁厚不得小于設計壁厚。
④鋼板卷管的對接縱縫的錯邊量不應超過壁厚的 10% ，且不大于1mm ；卷管端面與中心線的垂直偏差不應大于管外徑的 1% ，且不大于3mm ；平直度偏差不大于 1mm/m ；?卷管直徑大于 600mm 的，允許有兩道縱向焊接縫，兩焊縫間距應大于 300mm ；卷管的周長偏差及橢圓度應符合下表的規定 :
